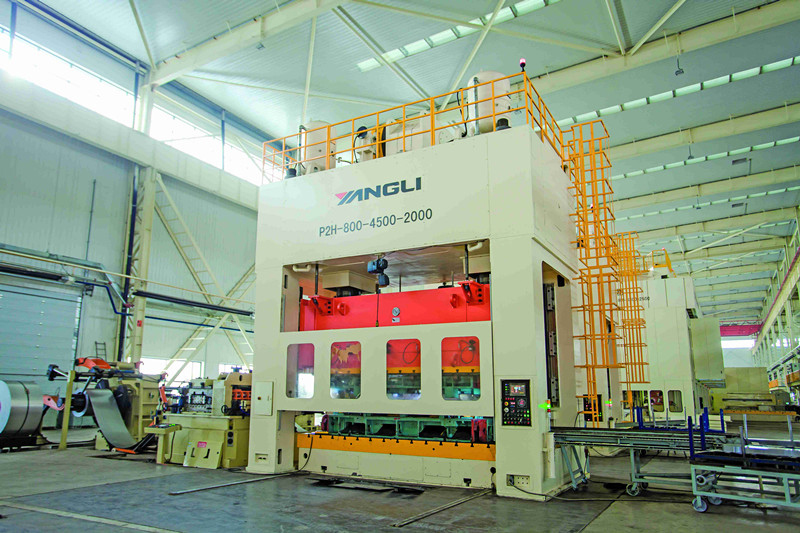

Серия P2H представляет собой инновационные двухточечные прессы с раздельной коробчатой станиной, предназначенные для высокоточных штамповочных операций в условиях серийного и массового производства. Оборудование отличается исключительной жесткостью конструкции и расширенным функционалом.
1. Конструктивные особенности:
- Усиленная станина: Сварная коробчатая конструкция из высокопрочной стали с двойным предварительным натягом стяжных шпилек (допустимая нагрузка до 16000 кН)
- Приводная система:
- Двухточечный кривошипно-шатунный механизм с увеличенными межшатунными зазорами
- Лево-правое расположение коленвалов с многоподшипниковой опорой
- 8-гранные направляющие с пневмогидравлической компенсацией зазоров
- Системы управления:
- ЧПУ с функцией адаптивного контроля усилия
- Цифровая индикация параметров с точностью 0,01 мм
- RFID-идентификация штампов (опционально)
2. Технические характеристики (полная линейка):
| Параметр | P2H-200 | P2H-400 | P2H-630 | P2H-1000 | P2H-1600 |
|---|---|---|---|---|---|
| Номинальное усилие, кН | 2000-4000 | 4000-6300 | 6300-8000 | 10000-12500 | 16000 |
| Ход ползуна, мм | 250/30 | 250/50 | 300/50 | 350/50 | 450 |
| Частота ходов, мин⁻¹ | 20-220 | 20-200 | 20-150 | 20-100 | 15-30 |
| Размер стола (мин/макс) | 1800×900/2200×1000 | 2800×1400/3600×1600 | 3600×1600/4000×1800 | 4000×1600/4500×1800 | 5000×1600/6000×1800 |
| Мощность привода, кВт | 30-55 | 75 | 110 | 160 | 250 |
| Точность позиционирования | ±0,1 мм | ±0,08 мм | ±0,07 мм | ±0,06 мм | ±0,05 мм |
3. Эксплуатационные особенности:
- Для модификаций типа I:
- Максимальная скорость до 220 мин⁻¹
- Специализация: вырубка, мелкоштамповочные операции
- Автоматические линии с шаговой подачей до 6 м/мин
- Для модификаций типа II:
- Укороченный ход 30-50 мм
- Усиленные выталкиватели до 500 кН
- Специализация: штамповка роторов электродвигателей
4. Дополнительные опции:
- Поворотные платформы для смены штампов (время переналадки 2-3 мин)
- Лазерные системы контроля качества в линии
- Интегрированные системы сбора и брикетирования отходов
- Автоматические смазочные станции централизованного типа
5. Области применения:
- Автомобилестроение (кузовные панели, усилительные элементы)
- Электротехника (пакеты роторов/статоров)
- Авиакосмическая промышленность (силовые элементы)
- Упаковочная промышленность (металлическая тара)
6. Условия эксплуатации:
- Температурный диапазон: -15°C до +45°C
- Влажность: до 80% без конденсации
- Класс защиты: IP54 (стандарт), IP65 (по запросу)
- Электропитание: 380В ±10%, 50/60 Гц
7. Сертификация:
- Соответствие стандартам: ISO 9001, CE, ГОСТ Р 51689-2000
- Гарантийный срок: 36 месяцев на станину, 12 месяцев на электронику
8. Комплектация базовой версии:
- Основной пресс с системой ЧПУ
- Гидравлический выталкиватель
- Система принудительной смазки
- Панель оператора с сенсорным экраном 15″
- Комплект запасных частей на 2000 часов работы
Для получения индивидуального технико-коммерческого предложения с учетом ваших технологических задач рекомендуем обратиться в наш отдел технической поддержки.
