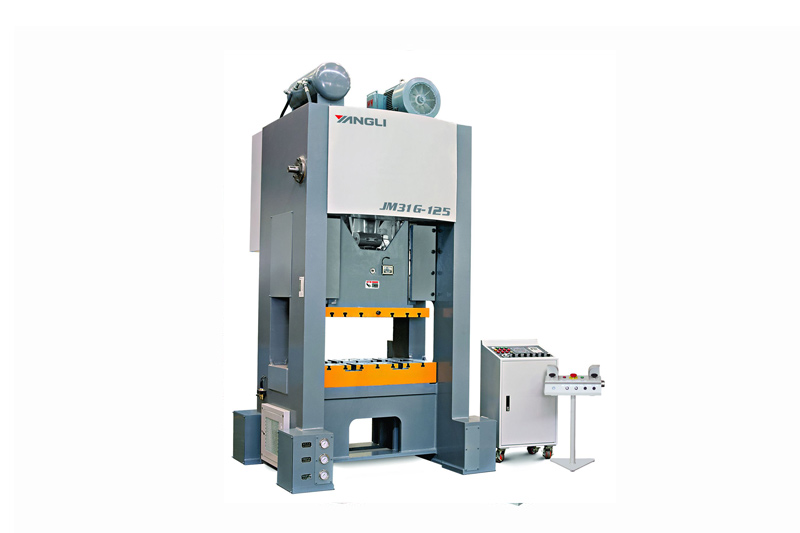

Серия JM31G представляет собой высокоскоростные прессы портального типа с одно- и двухступенчатой передачей, разработанные для точных операций вырубки и штамповки металлических деталей. Оборудование сочетает высокую производительность с исключительной точностью обработки.
Технические характеристики
1. Модели с одноступенчатой передачей
| Модель | Усилие (кН) | Ход (мм) | Частота (мин⁻¹) | Размер стола (мм) | Мощность (кВт) | Вес (кг) |
|---|---|---|---|---|---|---|
| JM31G-80 | 800 | 30 | 160-280 | 550×980 | 11 | 9000 |
| JM31G-125 | 1250 | 30 | 160-240 | 600×1180 | 18.5 | 10980 |
| JM31G-200 | 2000 | 30 | 150-220 | 800×1550 | 30 | 18880 |
2. Модели с двухступенчатой передачей
| Модель | Усилие (кН) | Ход (мм) | Частота (мин⁻¹) | Размер стола (мм) | Мощность (кВт) | Вес (кг) |
|---|---|---|---|---|---|---|
| JM31G-160 II | 1600 | 30 | 60-120 | 700×850 | 30 | 19500 |
| JM31G-250 II | 2500 | 30 | 60-120 | 850×1050 | 37 | 29000 |
| JM31G-315 | 3150 | 35 | 60-120 | 850×1200 | 45 | 32000 |
Конструктивные особенности
- Усиленная станина Портальная сварная конструкция из высокопрочной стали
- Прецизионный механизм:
- Короткоходовый кривошипный вал с высокой жесткостью
- 8-гранные роликовые направляющие ползуна
- Опорные подшипники повышенной точности
- Система управления:
- ЧПУ с цифровой индикацией параметров (точность 0,1 мм)
- Встроенный преобразователь частоты для плавного регулирования скорости
- Защитные системы:
- Гидравлическая защита от перегрузок
- Механическая блокировка (для моделей 80T/125T)
- Гидравлическая блокировка (для моделей 160T/200T)
Ключевые преимущества
- Высокая точность Погрешность позиционирования ±0,05 мм
- Производительность До 280 ходов/мин (для одноступенчатых моделей)
- Надежность Ресурс работы свыше 1,2 млн. циклов
- Гибкость Две модификации передач для различных задач
Области применения
- Тип I (широкий стол):
- Штамповка корпусных деталей
- Изготовление электротехнических компонентов
- Производство металлических сеток
- Тип II (усиленная конструкция):
- Вырубка высокопрочных цепей
- Штамповка роторов/статоров
- Изготовление ответственных крепежных изделий
Дополнительные опции
- Автоматические системы подачи заготовок
- Лазерные системы контроля качества
- Поворотные платформы для быстрой смены штампов
- Системы сбора и утилизации отходов
Условия эксплуатации:
- Напряжение: 380В ±10%
- Температурный диапазон: -10°C до +40°C
- Класс защиты: IP54
Оборудование соответствует международным стандартам ISO и CE. Для подбора оптимальной конфигурации обратитесь к нашим специалистам.
JM31G — скорость, точность и надежность для вашего производства!
